冠能固控是2007在河北省唐山市創立的石油天然氣鉆采設備制造企業，致力于泥漿固控設備、廢棄泥漿處理設備研發、生產、創新領域。目前所生產的設備已經遠銷到全球多個國家和地區。

目前冠能固控應廣大客戶需求與市場走向，特研發了一款真空篩分裝置，我方主要是研發了真空吸附裝置與干燥篩的有機結合，主要是達到目前市場需求的粗過濾固液分離處理。

真空振動分離器與普通振動篩工作對比：

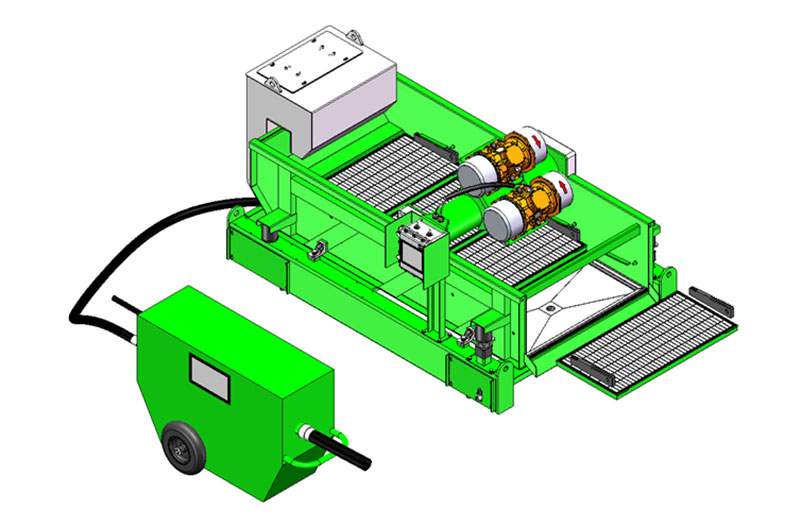

振動篩真空分離器是冠能公司結合國外各家產品優勢，自主研發的更先進產品。其工作原理是通過在干燥振動篩后一張篩網下面安裝一套真空吸附裝置，通過脈動氣流形成一定頻率的真空吸收，提高鉆井液的回收，降低排出鉆屑的含液量。也可以在客戶已有振動篩的出渣口，通過外掛式額外安裝一張帶真空吸附的小篩網，實現鉆屑排出前進行真空吸附鉆井液回收。

真空振動分離器優勢說明：

?可以用于油基泥漿(BOM),水基泥漿(WBM),復合基泥漿(SBM)的泥漿處理。 ?可以適用于陸地鉆機和海洋鉆機，提高固控設備振動篩工作效率，回收鉆井液，降低廢棄物量。 ?可以替代鉆屑干燥篩的處理，但是成本更低。 ?幾乎無需額外占地面積，滿足海洋平臺空間需求。 ?冠能公司既可以提供新振動篩配備真空分離器，也可以對客戶已有振動篩安裝真空分離器，安裝簡便快捷。 ?基于不同的鉆井速度，每天大約能夠額外多回收20~30%左右的有用鉆井液。 ?通過配套真空振動分離器，固控振動篩可以安裝更高目數的篩網而不跑漿，從而提供固控設備的分離效率。 ?通過排放更干燥的鉆屑，能夠減少鉆井廢棄物運輸和處理成本。 ?安裝操作簡便，只需要一名操作人員即可對整個鉆機的真空吸附系統進行操作。

冠能固控是專業油田廢棄物設備的制造商，目前涵蓋了煉油廠落地油泥處理、油基鉆井巖屑處理、采油廠老化油泥處理等多領域油泥處理設備。是目前國內非含油、含油廢棄泥水油混合物設備全、工藝比較先進的設備成套集成商。

冠能固控處理的油泥指的是油、水和固體的混合物。為了對油泥進行處理并且對油和水進行回收,就必須將油、水和固體進行分離。同時如何以更低的成本處置固體，并且盡可能多的回收油。冠能油泥處理系統是通過加入油泥處理化學品對油泥進行預混合熱洗后分離成油，水，固等分別儲運。

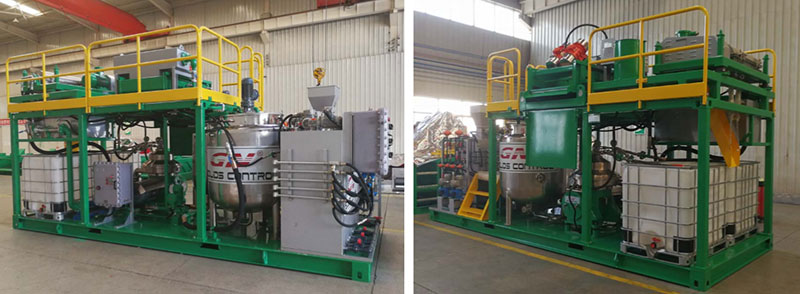

以上圖片為處理量在1-2m³/h的油泥處理系統，外形尺寸為：6058*2438*3182mm，常用于純粹油泥處理和少量含油污泥處理，此油泥處理系統不包含終水處理設備。

主要系統組成包括：預混合熱洗模塊（加熱保溫、混合攪拌），真空輸送模塊，加藥模塊（破乳、降粘、絮凝），粗過濾模塊（篩分），兩項固液精細分離模塊（離心分離），三相精細分離模塊（離心分離）。

含油污泥來源：

1）原油罐清理產生的廢棄油泥油砂 2）煉油廠的廢棄油泥油砂 3）鉆井廢棄油泥油砂。

含油處理系統主要參數： 系統型號GNOST-01AGNOST-05AGNOST-15A 調質后處理量 1m³/h 5m³/h 15 m³/h 振動篩 GNZS752E-DZ GNZS703E-DZ GNZS594E-DZ 離心機 GNLW224D-VFD GNLW363D-VFD GNLW553D-VFD 三相分離機 GNSD-40 GNSD-90 GNSD-125 固相含油 2-5%（配合油泥化學劑，臥螺離心機排出的泥） 回收油質量 2-3%（三相分離機回收油中的水固含量） 回收水質 500-1000PPM（百萬分之500-1000，三相碟片機排出的水 的含油量 水處理后質量 50-100PPM（水處理設備處理后含油量） 說明 含油污泥通過機械分離設備，需要配合化學劑和加熱處理。 以上參數僅供參考，不同物料終處理量會有差異

GN 冠能固控（GN Solids Control）是一家國際知名的固控設備和振動篩網制造商。馳名中外的GN冠能固控商標得到廣大客戶的一致好評，我公司的產品在世界大多數油氣鉆井現場均得到了良好的應用，很多油企慕名而來參觀考察我公司工廠。我司總部臨近中國北京， 位于河北省大廠潮白河石油裝備高新工業區，在美國和俄羅斯設立了分支機構。我們的振動篩網可以用于冠能振動篩和國內外其它主流品牌振動篩。

冠能固控振動篩網產品技術要求：

1、結構要求：API60 以內的篩網采用 2 層網絲結構，API60 以上的篩網一律采用法 3 層網絲結構。

2、外觀要求：網面無破損，網面平整，無斷絲，無抽絲，無明顯色差，干凈，整潔，無明顯突起，無斷格，除工藝需求外，無堵孔，無漏侵，張緊好，無影響使用的褶皺現象邊框平滑，無絲頭，無毛刺，無鋒邊，膠條粘接結實。

注意：波浪型網兩側要打磨，總體平滑，凹槽打磨，堵頭無漏孔，背面無漏侵，網面抗壓能力好，手壓無變形，把手實心全塑。

3、焊接要求：豎縫方向無漏焊，無沙眼。橫縫方向無漏焊。邊框，板面無變形，無焊透，四角需要打磨，各邊沿邊角不傷手。

4、尺寸要求：尺寸誤差范圍±0.5~1mm，目數準確，能符合對應振動篩的安裝和張緊。

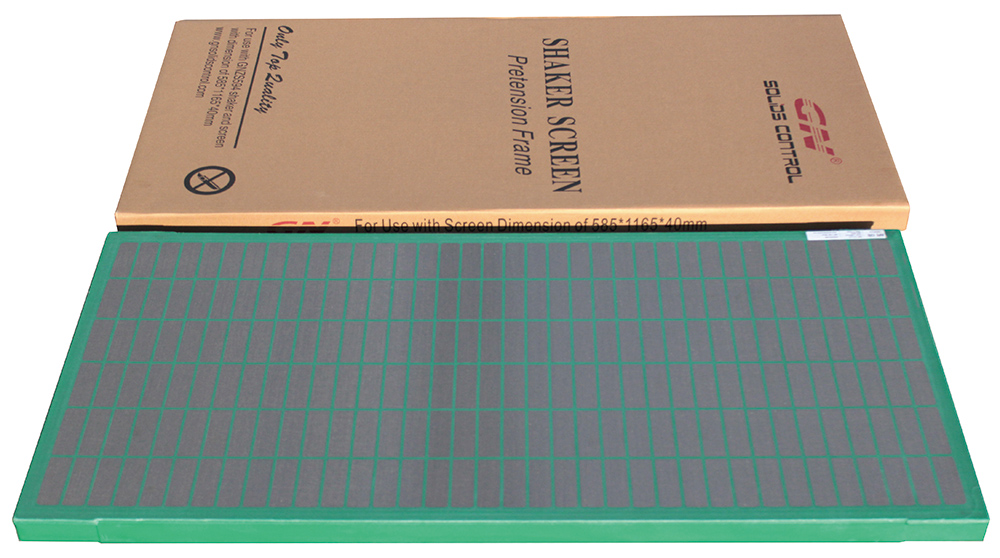

5、包裝要求 1：篩網用紙箱包裝（單張篩網能用塑料膜包裝），紙箱的 2 個側面需要粘貼產品標簽。

注：2 張篩網包裝在同一紙箱的情況時，需要網面相鄰放置，中間要有軟材料隔開。一個紙箱多允許包裝 2 片篩網。

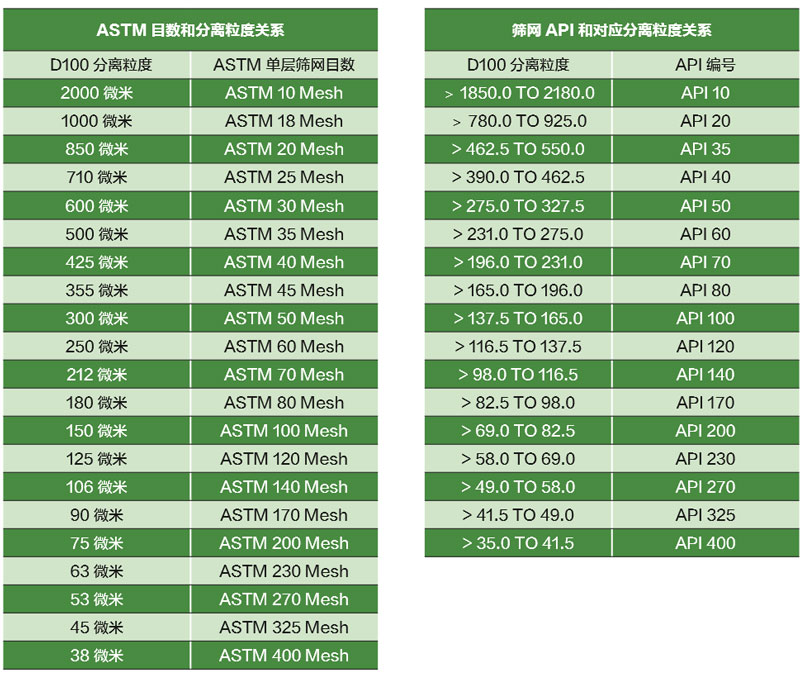

冠能固控振動篩網ASTM 目數和 API 分離粒度對應表：

對比說明：

1）ASTM 指的是美國材料與試驗協會，ASTM E11:01 目數也是 ISO 3310-1:2000 目數，ASTM 目數對應 的分離粒度指的是單層絲網按照 ASTM 標準絲徑編織的篩布所對應的分離粒度大小。對應篩網的目數，通常指篩網 面網的目數。但是篩網通常由 2 或 3 層復合而成，面網對應目數的分離粒度并不能等同于復合后的篩網分離粒度。

2）API 指的是美國石油協會，“篩網 API 編號”是按照 API RP13C 或者 ISO13501 標準的代碼，分離粒度 對應的是復合后的三層篩網通過篩分試驗得到分離粒度所屬的一個區間。訂購篩網時，我們通常要求客戶提供需要的 API 編碼，或者想要實現的分離顆粒大小，這樣能夠更準確確定篩網的配比。

冠能固控（GN Solids Control）每年銷售振動篩類產品200多臺，振動篩類產品遍布世界多個國家和地區。采用冠能固控原廠篩網能夠優化振動篩的處理效果，提高篩網使用壽命。冠能固控所有振動篩網都是我方自動化篩網生產線流水線作業自制生產的，具有產品一致性好、質量穩定、原材料質量管控穩定等優勢。

冠能篩網的特點及優勢：

冠能固控?fù)碛旋R全的復合框架篩網模具，并且擁有自己的復合框架注塑車間，涵蓋：冠能自產振動篩篩網，MI-Swaco品牌Mongoose系列，MI-Swaco品牌MD-3/MD-2系列，Nov Brandt 品牌Cobra眼鏡蛇系列, Venom,D380,VSM-300 一層/ 第二層，F(xiàn)SI ，德瑞克500系列 和德瑞克2000系列 等10 余種品牌振動篩用可替代篩網注塑模具。還可以依據客戶要求，開發復合框架篩網注塑模具。

1．冠能固控篩網鐵骨架由機器人自動流水線焊接而成，焊接強度高，人工干預少，質量一致性好。 2．篩網框架注塑塑料為一次性塑料，耐高溫達140℃以上，韌性好，從而提升篩網抗震能力和使用壽命。 3．冠能固控 GR系列篩網自API60起采用三層不銹鋼絲網工藝，絲網材質為SS316，符合美國API RP 13C 標準，且分離效果好，使用壽命長。 4.篩網熱壓采用四面張緊工藝，相比同行絲網更平整，網絲與底網貼合更好，使用壽命延長。 5.復合框架篩網采用規則的形狀，更便于在篩網局部損壞后能夠通過標準橡膠堵頭進行修復繼續使用，從而進一步降低成本。 6.注塑復合材料框架篩網與鐵框架篩網相比，復合框架篩網有效使用面積增大10%-20%左右。 7.復合材料框架篩網，不易生銹，存儲壽命大大延長，可以存放5~8年以上，不影響使用壽命。

冠能固控是目前泥漿固控設備與廢棄泥漿處理設備國內出口量 的行業制造商，也是資質全的制造企業。目前擁有全球4家分支機構，總部設立在距離 都40公里的高新技術工業園區內；美國休斯頓設立獨立分公司，擁有豪華辦公環境，設備庫房、零配件中心、售后服務車輛等一應俱全；俄羅斯分公司擁有辦公、中轉庫、售后服務中心等服務機構、覆蓋俄語區全境；中東分支機構辦公地點已經落實完畢，目前正在籌建中轉庫、零配件中心、人員配置、售后服務支持等運營工作，不久的時間該分公司將覆蓋中東地區所有國家與油田工程單位。

下面介紹一下冠能固控先進技術的振動篩網產品：

一、 先冠能固控是目前國內同行之間拿到振動篩網全行業、全系列、全目數測試通過美國石油協會：API RP13C認證資質的篩網制造商。

二、冠能固控振動篩網的類型包括：

1、冠能固控原裝篩網滿足冠能固控生產的以下振動篩：GNZS703,GNZS594,GNZS752系列 和泥漿清潔器： GNZJ703,GNZJ594 和 GNZJ752 系列。

2、 冠能固控可替換的篩網可用于美國MI-Swaco生產的振動篩與清潔器，包括 MONGOOSE PRO, MONGOOSE PT & MEERKAT, ALS, BEM，MD-2/MD-3 系列。

3、冠能固控可替換篩網可用于美國德瑞克 Derrick 公司生產的振動篩和清潔器，包括：FLC 2000、 FLC 500、 DP 600 和 Hyperpool 系列。用戶可以選擇原始的Derrick金屬溝邊篩網和冠能固控發明的Derrick復合型材料篩網，相對于原始的金屬溝邊篩網復合材料篩網擁有性價比高，使用方便，壽命延長，重量輕、存儲時間長等優勢。

4、冠能固控可替換篩網可用于美國國民油井布蘭特 NOV Brandt 公司生產的振動篩和清潔器，包括：Cobra, King Cobra, Mini Cobra, Venom, LCM-2D, LCM-3D, VSM 300,D380/D285P。

5、冠能固控還可以根據客戶需求提供行業內任何廠家生產的振動篩可替換的篩網。

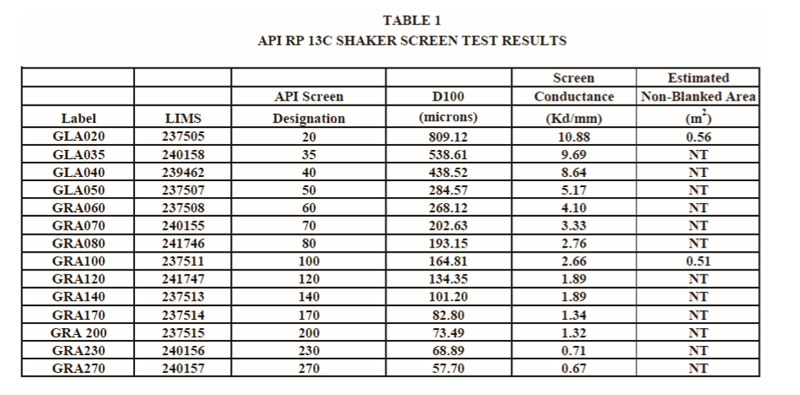

三、冠能固控API RP13C 測試后美國石油協會反饋的完整的測試報告：
