河北冠能石油機械制造有限公司主要是生產泥漿處理設備的專業制造商，主要為泥漿固相控制、污泥脫水、含油污泥固液分離等領域。目前冠能固控盾構泥漿處理離心機是結合中外知名離心機多項優點升級研發而成，擁有整機個布局使整機結構緊湊，占地面積小，維修方便等優點。

待分離的懸浮液和加速沉降藥劑經進料管連續輸送到離心機內，經螺旋推料器的加速錐加速后，進入高速旋轉的離心機轉鼓內，在離心力場作用下，懸浮液在轉鼓內形成一環形液流，固相顆粒在離心力作用下快速沉降到轉鼓的內壁上，由差速器產生的離心機轉鼓和螺旋的差速，由螺旋將沉渣推送到轉鼓錐端的干燥排料區，經過螺旋推力和離心分力的雙向擠壓，以使沉渣得到進一步擠壓脫水后，從轉鼓小端排渣口排出。環形液流的液層深度，可通過轉鼓大端的溢流擋板進行調節獲得沉渣和清液不同的分離效果。 分離后的清液經離心機溢流口排出，沉渣和分離液分別被收集到機殼內各自的收集倉內，后在重力作用下卸出機外。

整個操作過程可實現全自動，24小時連續運行，不會對整個流程中的流量產生沖擊，無需人工干預操作。

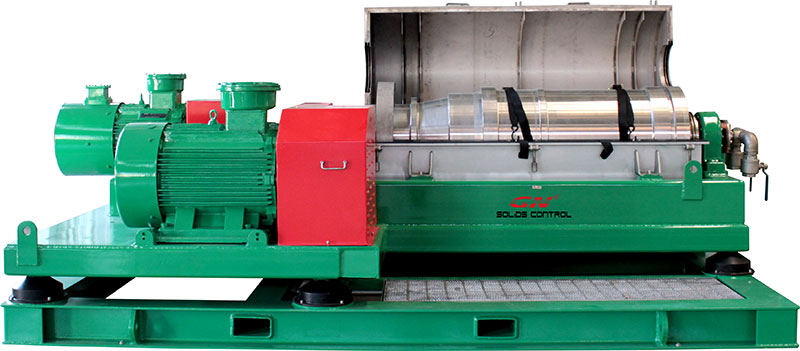

GNLW764A-VFD 臥式螺旋卸料沉降離心機主要由轉鼓、螺旋推料器、差速器、 主機底座、收集箱、軸承座、潤滑系統、動力系統、運輸包裝裝置、電氣控制箱及隨機附件組成。

轉鼓提供離心沉降懸浮液的空間，其直徑的大小，長短和轉速?zèng)Q定了分離物料的處理能力的大小。本機采用柱/錐形轉鼓，即一個帶有法蘭的圓柱形筒體加上一個有法蘭的圓錐形筒體再加上大、小端蓋就構成了轉鼓組件，由兩端端蓋上的滾動軸承支撐在機座上，推料器軸承采用潤滑脂潤滑。

主要作用是提供分離后固、液兩相的排出通道，以及罩住整個回轉體，隔離噪音和保護操作者安全。采用可拆分成收集箱上蓋和收集箱本體的剖分式密閉不銹鋼 304 機殼（機殼內壁加護泥漿飛濺耐磨層)，罩住整個回轉體。下機殼安裝在機座上， 底部布置固體和液體的排出口，上、下機殼采用螺栓連接，上、下機殼聯接的法蘭之間有起密封作用的收集箱密封墊。

兩端軸承座采用循環油潤滑，潤滑油由油泵打入進油管，經風冷散熱器后分別供給大端軸承座與小端軸承座，軸承座下面有回油口，潤滑油經回油管回流入油箱。螺旋推料器軸承采用脂潤滑，并通過骨架油封密封。

動力系統為離心機的旋轉提供動力，主要由主動皮帶輪及主電機、輔電機、輔電機皮帶輪、V帶、傳動軸、聯軸器及電機護罩組成。

河北冠能石油機械制造有限公司是專業制造泥漿處理設備制造商，主要從事石油天然氣鉆井、煤層氣、頁巖氣鉆井；地?zé)峋?、打樁、盾?gòu)工程等項目的泥漿凈化處理設備制造；同時也可以應用在河道清淤、市政泥漿處理、含油污泥處理等工程。代表性的設備有：泥漿振動篩、臥螺離心機、除泥除砂清潔器、攪拌器、鉆屑甩干機、螺旋輸送機、輸送泵類、泥漿罐等泥漿處理設備；斜板沉降器、油水分離器、三項碟片分離機等含油污泥處理設備；TDU熱解吸系統和組合泥漿處理系統等。

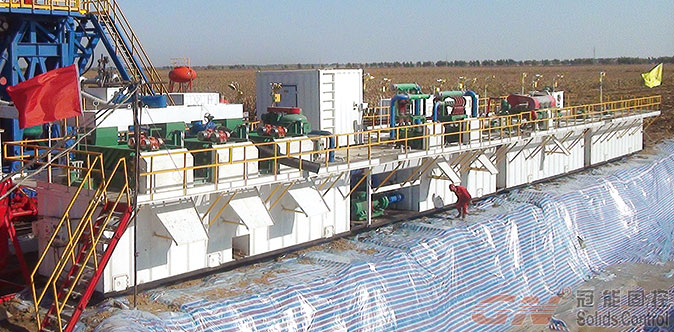

冠能固控所根據多種不同工況的泥漿處理工程案例所特殊開發的多個規格的泥漿處理系統，包括石油天然氣泥漿固控系統：ZJ20至ZJ90鉆機配套固控系統；打樁、頂管、TBM盾構工程的泥水分離系統：120立方/小時至2500立方/小時的泥水分離系統；石油天然氣的泥漿凈化系統的組成部分為4級固控加5級凈化設備，主要設備為：鉆井液振動篩、真空除氣器、除砂器、除泥器、離心機等主要設備，配套設備為液氣分離器、砂泵、攪拌器、泥漿罐、電控系統等。打樁、頂管、TBM盾構泥水分離系統主要分為3級固控加4級凈化系統：主要設備為：高頻振動篩、大口徑除泥器、大口徑除砂器、大轉股臥螺離心機等主要設備，配套設備為渣漿泵、攪拌器、泥漿罐、電控系統等。

石油天然氣鉆井泥漿凈化系統分離效果參數：

1、鉆井液振動篩，能夠分離大于100微米的固相顆粒；處理能力在240~480立方/小時。 2、真空除氣器，能夠分離出鉆井液中的有害可燃?xì)怏w；處理能力在270~360立方/小時。 3、除砂器，能夠分離40-75微米的固相顆粒；處理能力在240~480立方/小時。 4、除泥器，能夠分離20-40微米的固項顆粒；處理能力在240~480立方/小時。 5、鉆井液臥螺離心機，能夠分離2-5微米的細小固項顆粒；處理能力在30~80立方/小時。 打樁、頂管、TBM盾構泥水分離系統分離效果參數： 1、高頻振動篩，能夠分離大于100微米的固相顆粒；處理能力在240~2500立方/小時。 2、除砂器，能夠分離40-75微米的固相顆粒；處理能力在240~2500立方/小時。 3、除泥器，能夠分離20-40微米的固項顆粒；處理能力在240~2500立方/小時。 4、鉆井液臥螺離心機，能夠分離2-7微米的細小固項顆粒；處理能力在60~8120立方/小時。

河北冠能石油機械制造有限公司是專業生產泥漿處理設備與廢棄泥漿廢棄物處理設備和固液輸送類設備的制造商。業務覆蓋石油天然氣鉆井、打樁盾構工程、頁巖氣、煤層氣鉆井工程、市政泥漿處理工程、采礦和清淤工程等的固液分離項目。主要合作單位遍布全球，比較較有名的有斯倫貝謝集團、哈里伯頓集團、殼牌集團、中石油、中海油、中石化、中國中鐵集團、中國鐵建集團等大型跨國企業和世界500強企業。

冠能固控所生產的固液輸送設備是在泥漿處理與廢棄泥漿處理占比非常重要的一個設備匹配環節，如果你的介質沒法再既定的場所被傳輸出來的話，那么是無法進行任何分離作業的。冠能固控經過多年的潛心研究終于研發出能夠匹配國際任何工況的離心砂泵，并在全球任何進口砂泵的配件經營場所均可匹配冠能固控所生產的離心砂泵的全部配件。

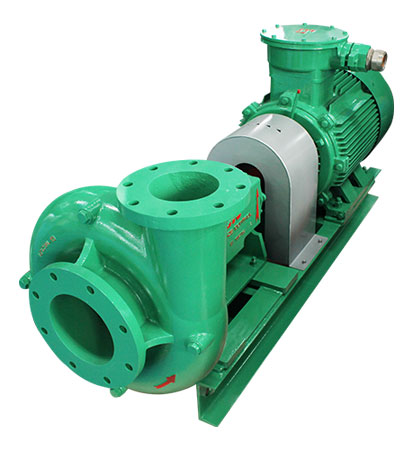

冠能砂泵主要用于泥漿或者污水的輸送，也可用在固液分離設備的泥漿的供應，包括除砂器、除泥器、臥螺離心機等。也可用做射流混漿的混漿泵，或者作為補給泵和泥漿泵的灌注泵使用。冠能所有型號的砂泵均采用機械密封，耐磨部件采用耐磨合金球鐵鑄造，底座采用整體鑄造。相比行業傳統的砂泵，冠能砂泵使用壽命更長，性能更可靠。所有的零部件均可和國際知名品牌的泵部件互換，從而讓用戶更輕松地找到易損零部件替換。

冠能砂泵設備參數:

河北冠能石油機械制造有限公司，主要是生產泥漿固控設備、固液廢棄物環保設備的專業制造商。主要以固液分離、油水分離、固體脫水、液體凈化為主要產品用途。近年來冠能固控自主研發出了ViST系列真空篩網裝置，并申請了國內外多項。

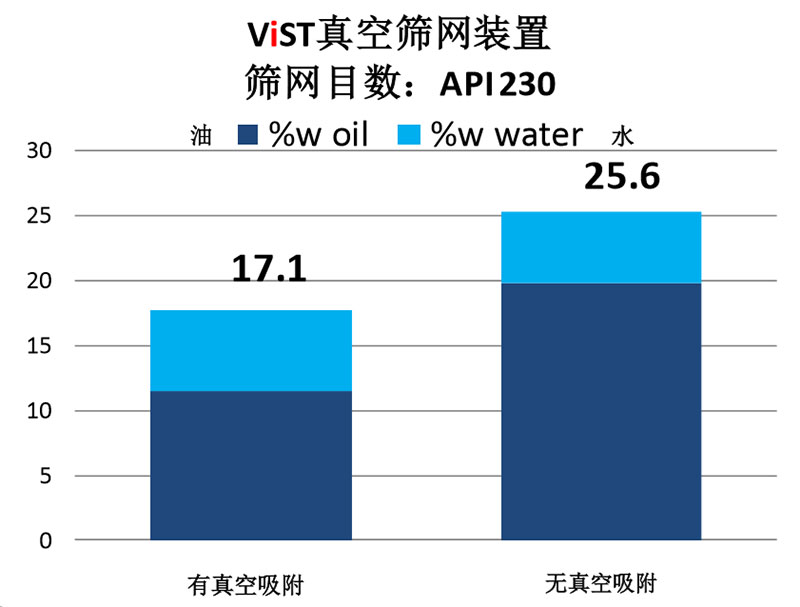

冠能固控所生產的真空篩網裝置主要是做鉆井液固控循環系統和泥漿不落地巖屑顆粒脫水使用。主要作用是回收鉆井液與減少?gòu)U棄物的高級篩分設備。其工作原理是通過在振動篩后一張篩網下面安裝一套真空吸附裝置，通過脈動氣流形成一定頻率的真空吸收，提高鉆井液的回收，降低排出鉆屑的含液量。也可以在客戶已有振動篩的出渣口，通過外掛式額外安裝一張帶真空吸附的小篩網， 實現鉆屑排出前進行真空吸附鉆井液回收。

1、可以于油基泥漿(BOM),水基泥漿(WBM),復合基泥漿 (SBM)的泥漿固液篩分處理。 2、可適用于陸地鉆機和海洋鉆機，提高固控設備振動篩工作效率，回收鉆井液，降低廢棄物量。 3、無需額外占地面積，滿足海洋平臺空間需求。 4、冠能公司既可以提供新振動篩配備ViST真空篩網裝置， 也可以對客戶已有普通固控振動篩或鉆屑干燥篩安裝真空篩網裝置，安裝簡便快捷。 5、根據不同的鉆井速度，每天每臺普通振動篩大約能夠多回收 3m3左右可循環利用的鉆井液。 6、通過配套ViST真空篩網裝置，固控振動篩可以安裝更高目數的篩網而不跑漿，從而提高固控設備的分離效率。 7、經過真空篩網裝置后，鉆機的固控系統可排放更干燥的鉆屑，能夠減少后續的鉆井廢棄物運輸和處理成本。 8、安裝操作簡便，只需要一名操作人員即可對整個鉆機的 ViST真空篩網裝置進行操作。

河北冠能石油機械制造有限公司簡稱“冠能固控”是通過美國API的泥漿分離設備制造企業，目前擁有全球多個機構的進出口資質證書。設備主要囊括了泥漿分離設備、油泥處理設備、廢棄泥漿處理設備、泥漿輸送設備等。

目前冠能固控所擁有30多人的設備研發團隊，100多人的專業設備加工制造人員，40多人的企業管理團隊，配合自動化流水線設備生產車間、多個機器人加工設備、先進的國際計算機研發設計應用理念；以確保冠能固控所有產品的研發、生產、銷售、售后、配件供應均達到國際較好水平。

冠能固控所研發的含油廢棄泥漿處理設備之一的油水分離設備所具備體積小、流量大、處理效率高、處理效果好等特點。

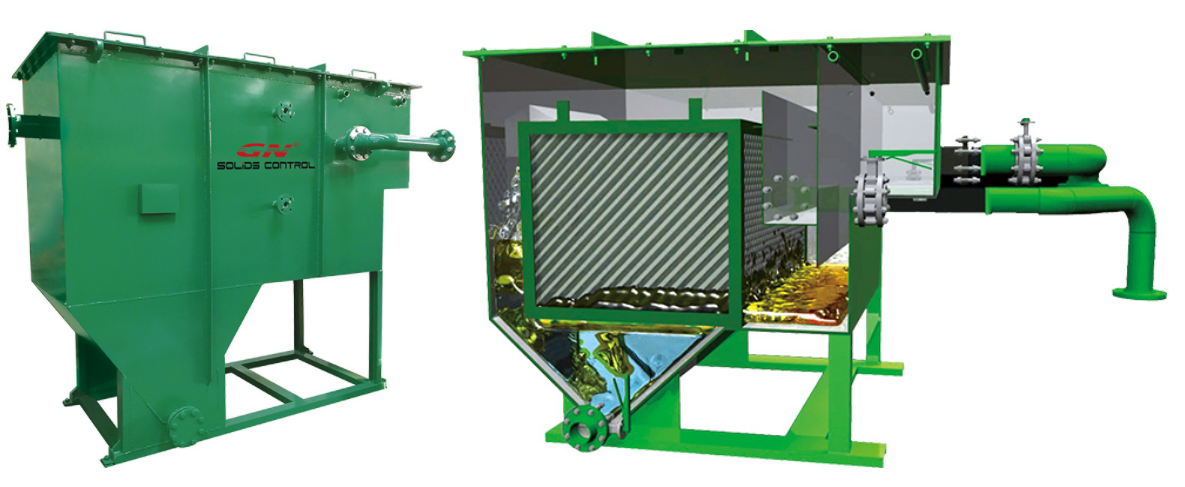

GNOWS 型油水分離器通過重力分層原理進行油水分離，常用于工業油水分離領域，分離各種含油污水。設備主要有一個待處理液體進口，一個水出口，一個油出口，四個氣體安全釋放口，一個排污口。設備內部裝有可拆卸式聚結器，含油液體進入聚結器，將油和水進行分離，油進入儲油倉，水進入儲水倉。通過罐體設計讓液體在罐內停留合理分離的時間，保證油水的充分分離。罐體儲存?zhèn)}安裝液位計，方便觀察油水界面液位變化。
