河北冠能石油機械制造有限公司 “簡稱冠能固控”是專業泥漿固控設備制造商，其中鉆井液振動篩、泥漿清潔器、鉆井液離心機、鉆屑甩干機、泥漿固控系統、油泥環保處理系統等設備。目前結合國外各家產品優勢，冠能固控自主研發出ViST系列真空篩分裝置，并申請了國內外。用于回收鉆井液，減少鉆井廢棄物，提高振動篩處理效果，增大泥漿處理能力與處理效果問題。

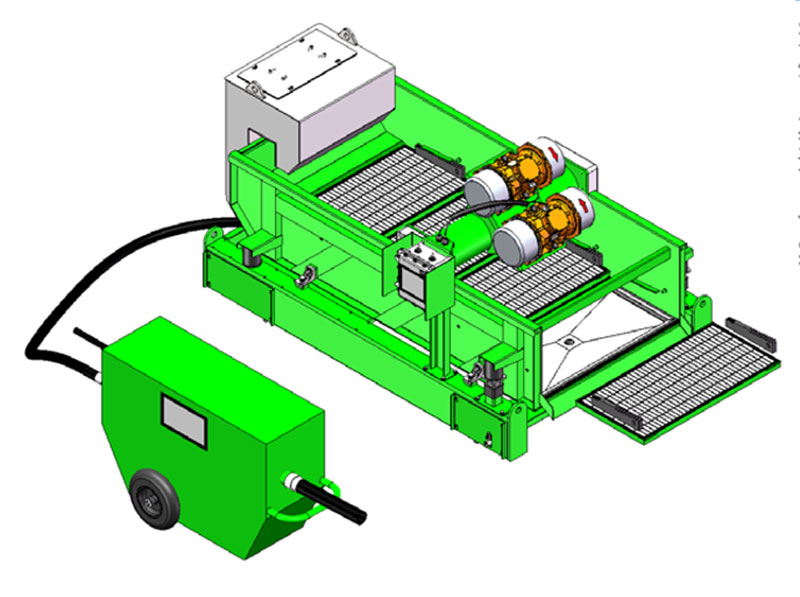

冠能固控ViST系列真空篩分裝置工作原理是通過在振動篩后一張篩網下面安裝一套真空吸附裝置，通過脈動氣流形成一定頻率的真空吸收，提高鉆井液的回收，降低排出鉆屑的含液量。也可以在客戶已有振動篩的出渣口，通過外掛式額外安裝一張帶真空吸附的小篩網，實現鉆屑排出前進行真空吸附鉆井液回收的目的。

冠能固控ViST系列真空篩分裝置優勢說明：

1、可以用于油基泥漿(BOM),水基泥漿(WBM),復合基泥漿 (SBM)的泥漿處理 2、可以適用于陸地鉆機和海洋鉆機，提高固控設備振動篩工作效率，回收鉆井液，降低鉆井廢棄物總量。 3、可以替代鉆屑干燥篩的處理，但是成本更低。 4、幾乎無需額外占地面積，滿足海洋平臺空間需求。 5、冠能公司既可以提供新振動篩配備ViST真空篩網裝置， 也可以對客戶已有振動篩安裝真空篩網裝置，安裝簡便 快捷。 6、根據不同的鉆井速度，每天每臺振動篩大約能夠多回收 3m3左右的有用鉆井液。 7、通過配套ViST真空篩網裝置，固控振動篩可以安裝更 高目數的篩網而不跑漿，從而提供固控設備的分離效率。 8、通過排放更干燥的鉆屑，能夠減少鉆井廢棄物運輸和處理成本。 9、安裝操作簡便，只需要一名操作人員即可對整個鉆機的 ViST真空篩網裝置進行操作。

冠能固控ViST真空篩網裝置技術參數：

冠能固控是通過歐盟CE認證出口標準資質的泥漿固控設備制造商，歐盟的出口認證標準無疑是國際化的高標準要求。冠能固控通過多年的努力與實踐終于得到了歐洲認證機構的一致認可與好評，并博得了歐洲廣大用戶的持續訂單。中國高端裝備制造業普遍相比歐美國家的制造水平底下，起步晚、掌握不了核心技術是限制諸多制造企業的高門檻，冠能固控較早走出國門積極學習不斷創新，經過10余年的努力冠能所產設備已經遠銷世界多個國家和地區。

目前冠能經過今年來在國際市場調研與多方面研究，創新研發了多種具備世界先進水平的泥漿處理設備，其中離心砂泵是一種高標準、高性能的核心產品之一。

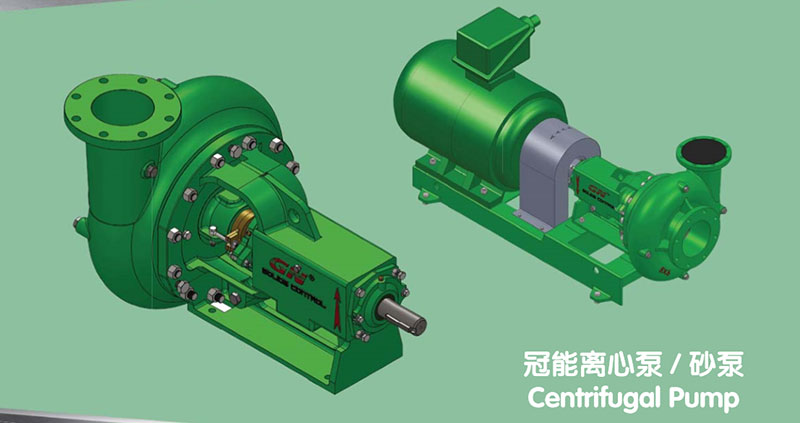

GNSB系列砂泵主要用于泥漿和污水輸送，可以用作于固液分離設備的泥漿供應，包括除砂器、除泥器、離心機、壓濾機、過濾器、混合漏斗等。冠能所有型號砂泵都采用機械密封，耐磨部件采用耐磨合金球鐵精鑄而成。底座采用一體式整體鑄造，冠能砂泵擁有配件互換性高、通用率高等優點。材質硬度高、耐磨性強使用壽命較普通砂泵高出20%以上。目前所有部件以及做到可以與不同品牌砂泵互換。

冠能固控GNSB系列砂泵型號參數表：

河北冠能石油機械制造有限公司是專業研發、生產鉆井泥漿固控設備的生產制造商，目前所生產的設備遍布世界多個國家和地區，為全球幾十家油田服務商提供泥漿固控設備進行鉆井施工服務。售后服務半徑遍布全球，對全球范圍內客戶做出24小時響應，72小時內到達現場的售后服務承諾。在全球設立了4個重要分支結構，美國、俄羅斯、迪拜、北非來作為配件供應與售后服務工作。

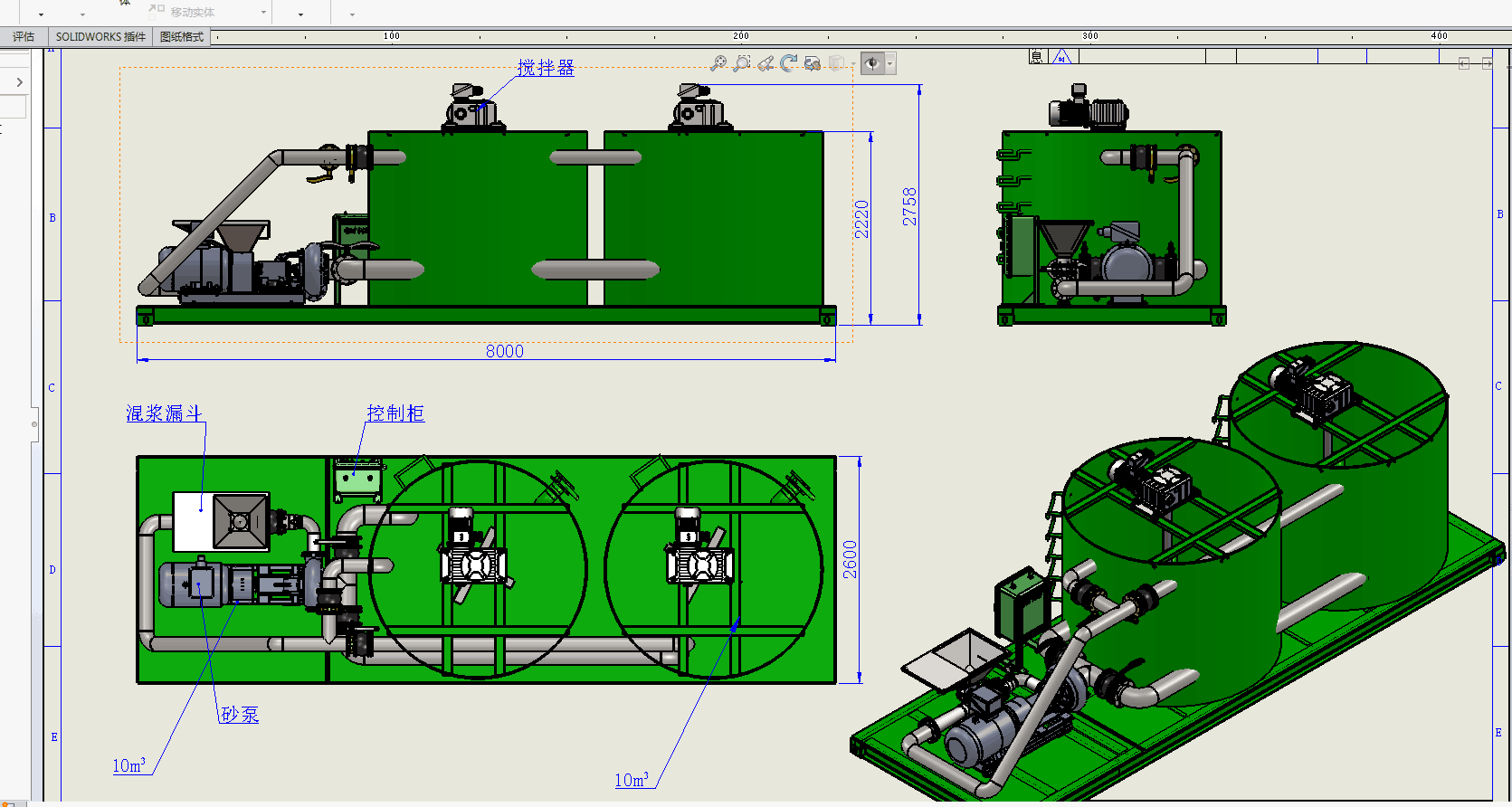

接下來介紹一款非常簡便實用的泥漿混合系統：

系統組成部分：

1、撬裝泥漿罐裝置：尺寸8000*2600*2200mm，容積20立方，撬裝設計便于運輸與吊裝和機動施工工程等。圓形的泥漿混合罐無死角設計，泥漿攪拌均勻，泥漿狀況有益于鉆井施工服務。包含爬梯、走道、護欄、管匯、閥門等便捷設計。 2、泥漿輸送泵：GNSB6*5C-13J，電機功率45kw，輸送量150立方/小時。主要是輸送泥漿便于將漏斗中的泥漿材料攜帶進入混合罐中。 3、混合漏斗：GNSLS045A，主要是添加干粉類泥漿材料用的。 4、泥漿攪拌器：GNJBQ075DD，電機功率7.5kw，轉速60轉/分，雙葉輪，主要是攪拌器干粉泥漿材料與清水的混合互溶作用。 5、電控系統：主要是控制以上需要泥漿混合工作的設備的防爆控制系統。

配套設備參數： 1、泥漿攪拌器參數：GNJBQ075DD 電機功率 7.5kw 轉速： 60~70轉/分 葉輪直徑： 800mm，雙葉輪 傳動比： 25：1 2.離心砂泵參數：GNSB6*5C-12J 處理量： 150m3/h 揚程： 30米 電機功率： 37kw 轉速： 1450轉/分 3.混合漏斗參數：GNSLS45A 工作壓力： 0.25~0.4mpa 進漿口尺寸： DN150 出漿口尺寸： DN150

河北冠能石油機械制造有限公司簡稱冠能固控，主要是泥漿固控設備與廢棄泥漿環保分離設備的專業制造商。主要是廢棄泥漿的前期欲處理設備與后期精細固液分離設備的加工、制造、應用、服務等業務。目前涵蓋了石油天然氣鉆井、煤層氣和頁巖氣鉆井、地?zé)徙@井、等泥漿凈化處理、廢棄泥漿處理工程的處理設備；市政污水、市政污泥、建筑泥漿等凈化處理設備廢棄泥漿處理設備；河道淤泥、礦山尾渣處理設備；含油污泥處理設備等。

下面是我公司的廢棄泥漿排出液體的凈化處理設備，斜板沉降裝置。

斜板沉降裝置介紹：

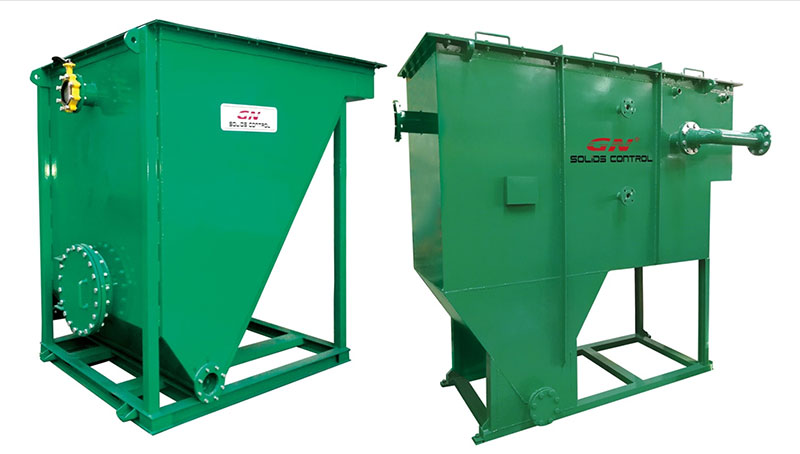

冠能斜板沉降裝置是一種高效防附著薄板沉降泥水分離裝置。廣泛應用于分離廢液中可沉降的固體顆粒。通過絮凝或自然分區沉降方式進行固液分離，分離沉降薄板通常采用SS304不銹鋼制作而成，耐腐蝕，使用壽命長。

冠能斜板沉降裝置，通過科學的斜板角度，和分離倉設計能夠在較小的體積內實現高效的分離。清澈上清液溢流收集或外排；固相顆粒順著斜板，滑落到底部污泥倉中，然后通過污泥倉的低速螺旋輸送機推送到卸泥口，然后通過輸送泵輸送到污泥處理裝置中。 在廢棄泥漿進入斜板沉降裝置之前，可以采用絮凝劑絮凝處理，能夠更有效提高設備處理能力。

針對用戶不同工況的處理量要求，冠能公司有一系列斜板沉降分離器供用戶選擇，處理能力6~120立方/每小時可選，或者更大的處理能力定制化選擇。

斜板沉降裝置參數表：

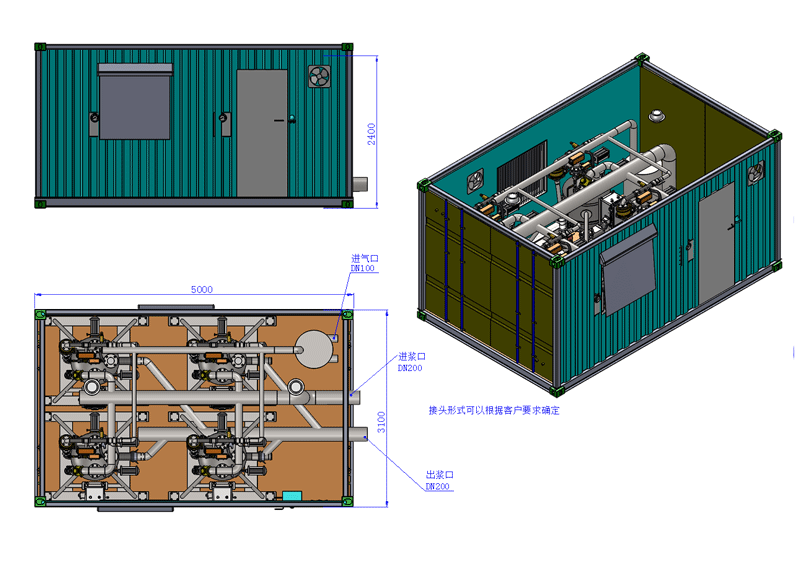

冠能固控污泥真空泵主要是輸送高含固量、高粘度的固、液態物料的理想化設備，主要工作場地有：油田廢棄油泥池、隨鉆油基巖屑、煉油廠落地油泥、油田風化污油泥、壓裂返排液油砂等含油污泥；市政污泥、建筑淤泥、打樁盾構廢棄污泥、河道清淤淤泥等高含固量污泥；沙子、石子、礦山礦渣等固體顆粒；

一、污泥真空泵組參數功用：

1.本套污泥真空泵組額定輸送量120~160m3/h（視物料情況范圍值）； 2.氣源要求：壓力550Kpa~885Kpa，進氣量需求：80~120m3/分鐘 3.無電力要求，可以在危險區域安全作業； 4.吸入吸入距離可以是50米以內，水平排放距離高達1000m； 5.可輸送固相粒徑高達75mm，無可堵塞部件。 6.本套污泥真空泵組吳易損件、磨損部件，均為氣動組件控制動作。氣動控制中樞為美國進口。

二、污泥真空泵組工作介紹：

1.泵組工作的時候吸漿和排放交替進行，可以自動或者手動模式下工作。 2.可以輸送重泥漿，甚至接近干燥的物料，而且腔體內無轉動部件，不易磨損。 3.通常進出口管線尺寸用8~12寸，如果增大出口管線會犧牲輸送距離

三、污泥真空泵自動模式操作介紹：

1. 開啟供氣，選擇自動模式，這樣一個排放循環馬上就會進行。泵開始運行輸送模式前，確保泵體內部是空的。出廠的時候調整的是10秒排放和10秒吸入，后續可以用戶可以依據工況進行調整。 2.把吸入口放到要吸入的物料內，保持泵持續工作，當罐體滿的時候，能夠通過聲音進行辨別，如果選擇的是手動模式，需要手動排空罐體。 3.如果選擇的是自動模式，讓泵組循環幾次。然后可以依據情況調整循環時間適應輸送的物料。 4.工作時需要檢查排出管線是否布置正常，關閉泵的時候，讓泵在運行3~5分鐘去清空泵體。 5.如果是自動運行狀態，操作人員可以離開泵組，泵組可以干轉，不會損壞。但是如果是手動模式，操作人員不能離開泵，否則可能損壞擴散管。如果要離開泵組，需要把泵調整到自動模式，或把供氣關掉。 6.自動工作時候，通過氣動計時器實現。通過現場工作經驗可以調整計時器的時間。 7.出廠的時候，進料，和卸料時間都是按照10秒來設定的，用戶后續依據物料可以自行調整。 8.物料較濕潤，容易輸送的物料，吸入管線小于10米，罐體容易滿的時候?？梢钥s短時間，反之，需要延長時間，調整范圍在0-30秒。
