河北冠能石油機械制造有限公司是專業的鉆井液固控設備、油田廢棄物處理設備制造商。經過近兩年的摸索與努力，新研發成功的鉆井液廢棄物處理設備“真空篩網裝置”目前已經成功調試下線。并獲得了大型油田服務企業多個持續訂單。

冠能固控真空篩網裝置產品介紹：

1、冠能公司結合國外各家產品優勢，成功自主研發出GN ViST系列真空篩網裝置，并申請了國內、外。主要作用于回收油基、水基、復合等多成分鉆井液，減少鉆井廢棄物，提高振動篩排渣脫水干燥處理效果。

2、冠能真空篩網裝置其工作原理是通過在鉆井液振動篩后一張篩網下面安裝一套真空吸附裝置，振動篩網底部通過脈動氣流形成一定頻率的真空吸收工作，提高鉆井液的回收，降低排出鉆屑的含液量。

3、冠能真空篩網裝置可以在客戶已有普通振動篩的出渣口通過外掛式額外安裝一張帶真空吸附的小篩網，實現鉆井巖屑排出前在進行一次真空吸附鉆井液回收。

冠能固控VIST真空篩網裝置參數表：

河北冠能石油機械制造有限公司簡稱“冠能固控”是擁有美國石油協會API認證的中國固控設備制造商，目前已經有10年的認證歷史。被美國石油協會資深專家評為具有競爭優勢的中國固控制造企業。

冠能固控的核心設備為鉆井液振動篩、鉆井液離心機、泥漿清潔器、真空除氣器、砂泵、剪切泵，螺桿泵、渣漿泵、攪拌器，泥漿槍、射流混漿裝置和混合漏斗、液氣分離器、電子點火裝置、泥漿罐等。

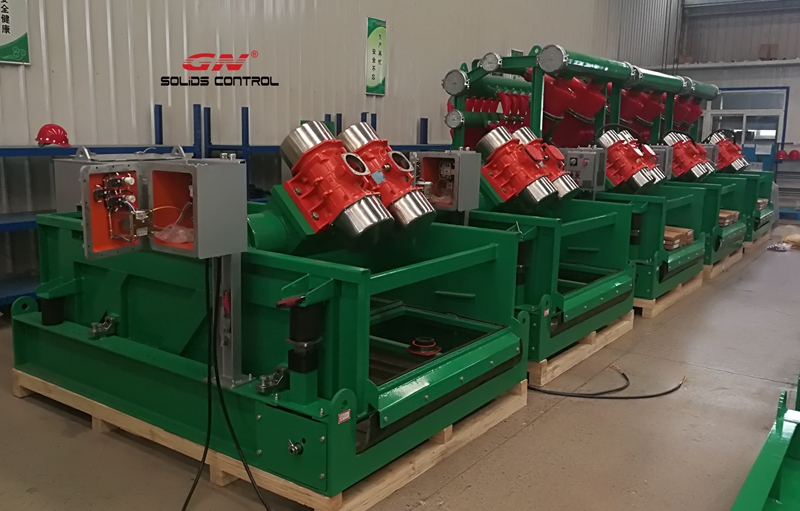

下面介紹介紹一下冠能獨特的雙軌跡振動篩技術優勢：

1、意大利OLI或美國Martin振動電機冠能品牌防爆電控配比西門子施耐德電氣原件。 2、預張緊復合框架篩網，配備快速拆卸棘輪工具，方便更換篩網，使用壽命長。 3、重負載設計，篩箱整體熱處理，能夠使振動強度達到8.0G，滿足各類工況使用要求。 4、篩箱底框采用不銹鋼材料，耐腐蝕性強，使用壽命長。 5、獨特的篩框和篩網之間的密封，保護了篩箱，且防止細砂透過篩網安裝縫隙。 6、機械式篩箱角度單側同步調節，能夠滿足 不停機進行篩箱角度調節，且運行穩定。 7、簡單易用的篩箱鎖緊設計，且采用不銹鋼材質，使用壽命長 。 8、振動彈簧采用橡膠包裹，既降低了噪音，又延長了使用壽命。

GNZS594F-HB 雙軌跡振動篩技術參數：

*無須調整偏心塊，通過電控按鈕可以對兩種軌跡進行切換。

河北冠能石油機械制造有限公司(GN Solids Control)（簡稱：冠能固控）是一家通過API和ISO、CE認證的集產品研發、生產、銷售、售后為一體的專注于泥漿固控設備與系統制造的企業。

冠能顧客設計行業：

河道清淤和其他行業：泥漿固液分離設備和系統

石油&天然氣鉆井：鉆井泥漿固控系統&廢漿處理

定向穿越&煤層氣：泥漿回收系統

冠能總部：中國北京

冠能分部：美國休斯敦、俄羅斯莫斯科、迪拜。

主要產品： 振動篩，泥漿清潔器，離心機，高頻振動篩，鉆屑甩干機，除砂器，除泥器，除氣器，各種泥漿輸送泵，攪拌器，泥漿槍，混漿漏斗和泥漿罐，篩網，各類輸送泵等。

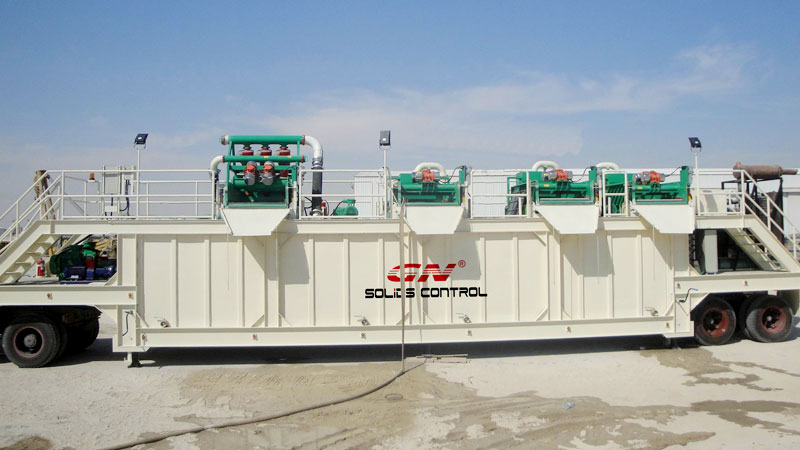

冠能已經與多家美國環境疏浚領域的專業設備提供商合作共同開發高性價比的河道清淤系統。 并且，冠能的河道清淤系統已經成功的與IMS(US)疏浚船配套被用于中國的河道清淤項目。

冠能的固控設備系列，振動篩上的粗篩可以分離大尺寸物體，如植物的根，樹葉，易拉罐，塑料袋，破布；除砂器可以分離50-70微米的砂礫；4寸除泥器可以分離15-25微米的泥沙；2寸旋流器 或離心機可以分離更小的2-4微米的固相顆粒。

1.冠能產品固液分離顆粒度：

2. 河道疏浚工程施工：12寸排放口的挖泥船

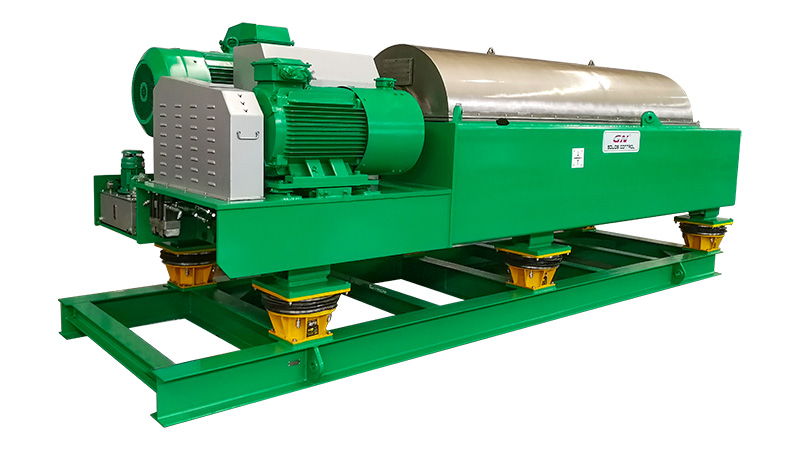

河北冠能石油機械制造有限公司是主要的離心機制造商，擁有制造工藝，汲取先進的國內外加工技術。臺灣、德國、意大利先進的進口加工設備保障設備的制造精度達到國際水準。主要涉及行業：鉆井液固控處理、廢棄泥漿處理、工業廢水處理、油渣分離、市政污水凈化工程、采礦廢水處理、河道清淤等。特別適用于固體粒徑較小，固液二相密度差較小（固液相比重差>O．05），分離困難的液固分離場合，亦可用于液?液二相或液?液? 固、液?固?固三相分離，因此在現代工業過程中得到了廣泛的應用， 廣泛應用于化工、食品、輕工、造紙、采礦等工業領域。

部分部件特點：

1、螺旋推料器

螺旋推料器的主要作用是輸送沉渣和提供排液通道，其結構、材料和參數不僅關系到離心機的生產能力、使用壽命，而且直接影響到排渣的效率和分離效果。本機采用柱/錐形螺旋，由螺旋葉片、芯軸、螺旋大小端軸等組成，并通過兩端軸頸上的軸承支撐在轉鼓大小端蓋上，軸承采用潤滑脂潤滑。

所有零件均由2304雙相不銹鋼材料制造。

螺旋葉片鑲嵌可更換耐磨合金片，可延長推料器的使用壽命，芯軸的加速錐出漿口裝有可更換的合金出漿口耐磨套，芯軸的加速錐內裝有加速條，以提高處理效果。 采用開孔螺旋葉片，提高澄清效果。

2、主機底座

主要起到支撐和安裝整個回轉系統的作用，還兼有與隔振器共同起到減振、隔振的作用，以減小離心機振動向外界環境的傳播和影響。采用一體化鋼結構焊接機座，通過兩端的軸承座支撐整個轉體（由轉鼓，螺旋，差速器等組成），剖分式密閉不銹鋼收集箱罩住整個回轉體，安裝在機座上，彈性隔振器安裝在機座底部，傳感器線纜，布置在機座底面，機座一端布置主、輔電機，另一端布置進液管匯。整個布局使整機結構緊湊，占地面積小，維修方便。

3、軸承座

軸承座分為大端軸承座與小端軸承座，軸承座本體由鑄鐵鑄造，軸承內圈分別裝在大小端蓋上，整個回轉體在兩個主軸承內轉動，采用循環油潤滑，軸承兩側采用迷宮密封。

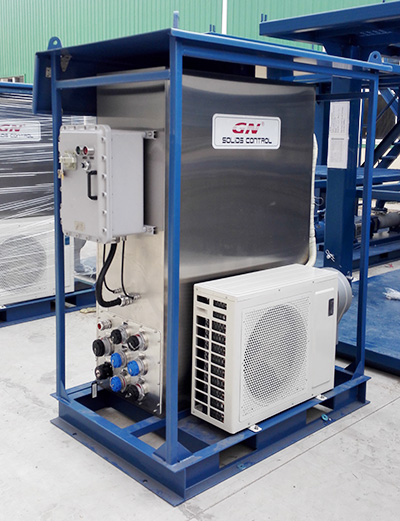

河北冠能石油機械制造有限公司是專業制造泥漿處理設備的廠商，根據設備現場應用需求，所設計的正壓防爆電氣控制柜常用于電機的變頻器和軟啟的配電柜，尤其是在高溫環境下的降溫應用。正壓防爆電氣控制柜由主電控箱和副電控箱組成。冠能固控提供的正壓防爆電氣控制柜能夠符合歐盟ATEX認證，國際防爆IEC Ex認證，中國防爆 CN Ex認證。依據客戶的不同選擇，防爆區域可以是防爆二區，也可以是防爆一區。正壓防爆電氣控制柜廣泛應用于石油開采，煉油，化工，海洋石油平臺，油輪等易燃易爆氣體環境，也可以用于軍工，金屬加工等可燃性粉塵場所。

1、電控系統性能描述：

1）數據顯示 ? 離心機的流量、電流、電壓、運行頻率、累計運行時間； ? 離心機的轉鼓轉速、差轉速、振動、大小端軸承溫度； ? 進料泵的流量、運行頻率； ? 加藥泵加藥流量、運行頻率； ? 離心機運行狀態及各種報警信號。

2）操作控制 ? 能根據生產工藝要求，實現離心分離設備系統從啟動、進料、加藥、脫水、出料直至停機、清洗全過程的PLC自動操作和相關保護； ? 離心機、進料泵、正常停機、緊急停機； ? 離心機、進料泵、加藥泵的變頻無級調節； ? 降轉速沖洗功能； ? 具有與PLC系統連接的控制接口和通訊接口，以便實現遠程控制功能，并能遠程監控和本地控制站相同數量的運行及故障信號、報警信號。

3）報警保護 ? 電機過載、過熱、缺相； ? 軸承溫度過高； ? 進泥量低（二級報警）； ? 振幅過大（二級報警）； ? 差速過低（二級報警）； ? 扭矩過大（二級報警）； ? 變頻器故障； ? 沖洗系統故障； ? 其他系統設備（包括進料泵、絮凝劑系統）的故障； ? 低轉速停止沖洗保護功能。

4）主控制板 主控制板應獨立放置，且具有國際電氣制造業協會防護。 控制板應裝備有以下部件： 1)主斷路器； 2)主驅動電機的變頻器； 3)輔驅動差速器電機的變頻器； 4)進料泵電機的變頻器； 5)按鈕、手動或自動和以下部件的運行有顯示燈顯示： ?主驅動電機 ?輔驅動差速器電機 ?進料泵 ?絮凝劑制備系統 6)主驅動電機的電流表和持續運行時間記錄表。 7)在硬件監視器接口 HMI 上顯示如下故障： ?主驅動電機溫度過高； ?輔驅動差速器電機溫度過高； ?主軸承振動劇烈； ?差速器高扭矩； ?差速器更高扭矩； ?潤滑油油溫過高/液位過低。
