河北冠能石油機械制造有限公司簡稱“冠能固控”，是石油鉆采泥漿固控設備、油田廢棄泥漿處理設備、油泥環保處置設備、分離輸送設備專業制造商。

冠能固控具備全世界多個出口認證機構的資質，如美國、澳洲、歐洲、中東、俄羅斯等主要國家和地區。產品已覆蓋多個國家，得到多個全球性擴國企也的青睞。分離輸送設備是我公司2016年獨立成立的業務板塊：主要產品包括：離心機系列、輸送泵、輸送機系列、其他輸送設備系列四大類別。其中冠能螺旋輸送機是目前同行業出口量 、應用范圍廣的主要產品之一。

冠能螺旋輸送機型號及參數： 型號規格GNSC10BGNSC12BGNSC14BGNSC16BGNSC18BGNSC20B 公稱直徑（英寸/mm） 10/250 12/300 14/350 16/400 18/450 20/500 輸送能力(m3/h) 15 20 30 45 55 90 螺旋轉速（r/min） 50~60 50~60 50~60 50~60 50~60 50~60 冠能螺旋輸送機工作原理和結構特點：

冠能牌系列螺旋輸送機，利用旋轉的螺旋將被輸送的物料在固定的機殼內推移而進行輸送工作，其情況好象被持住不能旋轉的螺母沿螺桿作平移運動一樣，使物料在不與螺旋一起旋轉的情況下向前移動，主要作用力為物料的重力和物料對于機殼的摩擦力，將物料由螺旋輸送機的入口運送至螺旋輸送機的出口。

結構簡單，截面尺寸、體積較小，便于布置。

便于在不同位置加載或卸載，即可以設置多個加料口或卸料口。

操作安全、方便。

有較好的密封性、保持環境清潔。

輸送易破碎物料時，破碎率較高。

輸送物料時要克服物料的摩擦力，所以螺旋葉片及螺旋殼體會有磨損。

河北冠能石油機械制造有限公司是石油固控設備、油泥處理設備、分離輸送設備，目前分離輸送設備及大型含油污泥處理設備已經擬建設115畝地的進行整理設備的研發、生產、制造，打造北方的分離輸送設備、污泥處理設備技術產業中心。

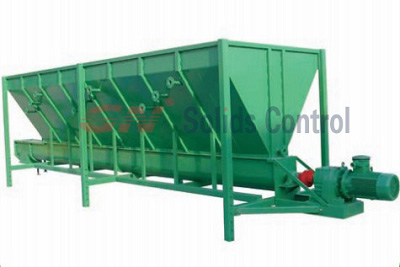

冠能固控分離輸送設備螺旋輸送機介紹：

GNS系列U型螺旋輸送機是一種不帶撓性牽引的連續輸送設備，它利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作?？梢栽陂L度方向上任意位置進行進出物料；可以利用緊閉機殼的蓋子達到較好的密封效果。因此螺旋輸送機廣泛應用于食品、醫藥、化工、造紙、環保、冶金、建材、石油、電力等各種工業部門，用來輸送各種各樣的粉狀、粒狀和小塊物料，如煤灰、水泥、砂、塊煤、谷類等。螺旋輸送機類型多，可滿足不同工況、不同物料的輸送要求。

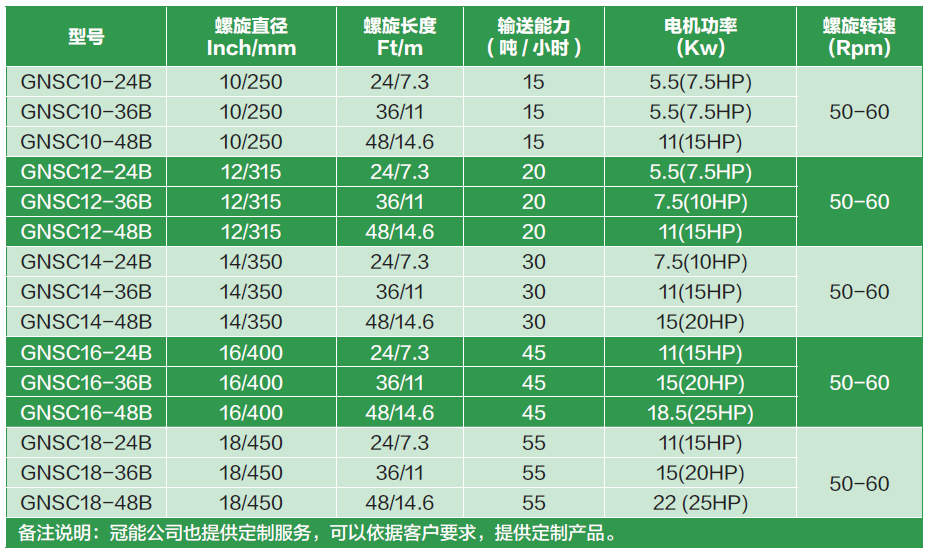

螺旋輸送機選型表： 螺旋輸送機優勢及特點：

1、螺旋葉片采用耐磨加厚錳鋼制作，依據客戶選配要求，還可以噴涂耐磨涂層延長使用壽命。 2、螺旋殼體外帶加強外框骨架，輸送機整體剛性好，可以水平或者傾斜安裝。 3、主機軸承座部件采用鋁模鑄造而成，做工精細，性能穩定。 4、軸承采用國際知名品牌 NSK 或 FAG，運行穩定，使用壽命長。 5、螺旋蓋板采用快速翻轉開合形式，便于觀察和維修。 6、中間聯接件采用小阻力中間軸承體使產品在作業過程中順暢、均勻、快速上料。 7、中間軸承座內部配有耐磨石墨自潤滑軸承并在殼體外部配有油脂注油嘴，方便油脂注入使石墨自潤滑軸承內部得到更充分的潤滑，延長使用壽命。 8、殼體蓋板內部配有橡膠密封墊，有效防止使用過程中的粉塵滲漏。 9、配套電機和減速機采用國內外知名品牌，確保機械長期穩定工作。 10、依據客戶要求還可以安裝拉線開關，實現安全保護，并且可以定制進料口和排料口連接形式。

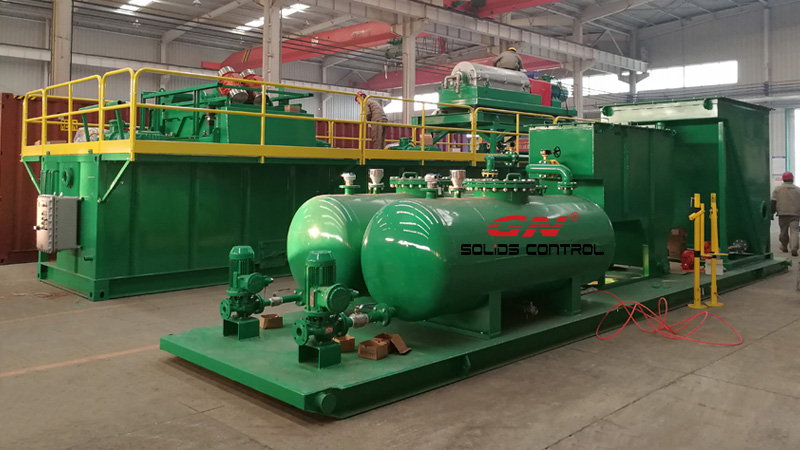

河北冠能石油機械制造有限公司主要是石油天然氣鉆井固控設備、油田廢棄物處理設備、含油污泥處理設備、分離輸送設備的主要制造商。所生產的產品遠銷世界多個國家和地區。目前冠能含油污泥處理系統已經實現銷售了多套的1立方、5立方、15立方、25立方每小時處理能力的油泥處理系統，并得到了市場與客戶的全部認可。

一、油泥處理系統總體技術指標：

1、冠能油泥系統由加熱預混合模塊、篩分模塊、化學處理模塊、離心分離模塊等附件組成。

2、各模塊結構和主要配置要求：

a)加熱預混合模塊；由1套泥漿罐帶加熱保溫裝置、2臺11kw攪拌器、1臺4kw液下渣漿泵、1套液位監控系統、2套照明燈及1套系統附件等組成。

    1)1#預混加熱罐；共一個倉；倉內設有擋板，擋板與內壁距離2cm，擋板寬度4cm，內部均勻布有加熱裝置，攪拌器葉輪安裝位置可調整。    2)攪拌器：高轉速需達到60轉/分鐘。攪拌槳采用兩級組合形式，下層采用四斜葉開式渦輪。     3)加熱罐材質：需保證在95℃下正常工作，不變形，抗氧化，防腐蝕。

b)篩分模塊：由振動篩GNZS703F-SDZF、加熱混合罐及2臺11kw攪拌器、1臺4kw液下渣漿泵，1臺螺桿泵GNG10A-040帶靜態混合器、1套液位監控系統及系統附件等組成。

c)化學處理模塊：由3臺1500L容積的加藥罐，各帶1臺攪拌器，各配1臺調速加藥泵放入1個帶裝修20尺集裝箱內。加不同的藥劑提高油泥的處理效果。

        1）保溫要求：加藥模塊20尺集裝箱需具備保溫層，確保液體藥劑在室外-20℃環境下不會結冰。

d)離心分離模塊：由1套撬座、1臺離心機GNLW363C-VFD、1臺管道泵、1臺三相碟片機、1臺攪拌器、1套液位監控系統、2套容積2m3緩沖罐組成。

e)三相碟片離心機撬座：由三相碟片離心機GNSD-90、2m3儲油罐、2m3儲水罐組成。

f)水罐

       1）罐體容積2m3       2）底座上安裝有1臺10m3清水泵給三相碟片機供給操作水或沖洗用水；

g) 排污設計：在各個設備及管道的低點，需要設排污閥，方便設備停車時系統排空污水。

河北冠能石油機械制造有限公司是鉆井泥漿固控設備、固液分離設備、分離輸送設備、油泥處理設備制造商，目前已經遠銷多個國家和地區，在美國、俄羅斯、中東設有分支機構，輻射全球銷售與服務網絡。

冠能固控2015年所研發的真空篩網裝置主要作用是回收鉆井液和減少鉆井廢棄物?？蓮V泛適用于陸地鉆機和海洋鉆井平臺，可以替代普通的鉆井液干燥篩使用，具有結構緊湊占地面積小，功能強，成本低等優勢。在原始振動篩上通過配套冠能真空篩網裝置，固控振動篩可以安裝更高目數的篩網而不跑漿，從而提供固控設備的分離效率，其安裝操作簡便，只需要一名操作人員即可對整個鉆機的真空篩網裝置進行操作。一套真空篩網裝置可同時帶動整套鉆機的固控系統的全部振動篩使用。

冠能真空篩網裝置組成部件介紹：

一、重要組成模塊介紹 1、井口； 2、錄井罐； 3、底流篩； 4、真空收集漏斗； 5、接漿罐一； 6、空氣壓縮機； 7、真空裝置； 8 、接漿罐二

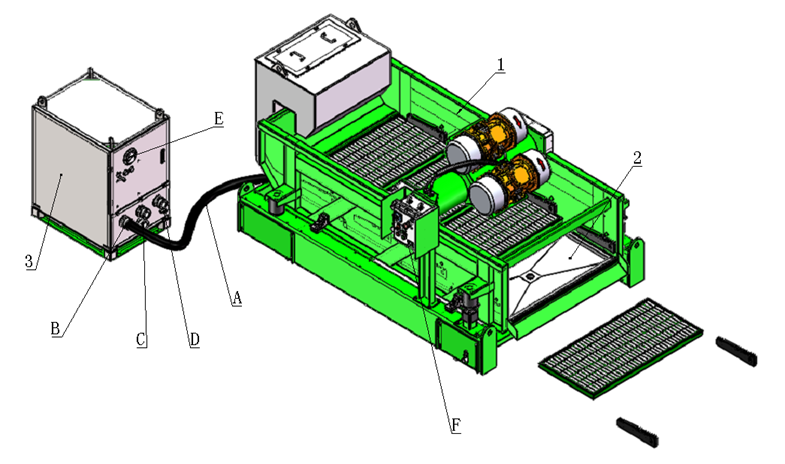

一、組成部件介紹

1、振動篩；2、真空收集漏斗； 3、真空裝置；

二、真空裝置接口介紹

A、1號振動篩連接管； B、2號振動篩連接管； C、3號振動篩連接管 D、真空裝置進氣口

三、控制介紹

E、真空裝置控制面板； F 、振動篩控制箱

河北冠能石油機械制造有限公司主要是生產石油天然氣鉆井的泥漿固控設備的主要制造商，目前可以匹配2000~12000米鉆機固控大配套泥漿凈化系統。根據走訪鉆井現場了解客戶的需要冠能在2013年研發出油基鉆井泥漿不落地設備——鉆屑甩干機。目前已經銷售近100臺/套并得到客戶一致好評。

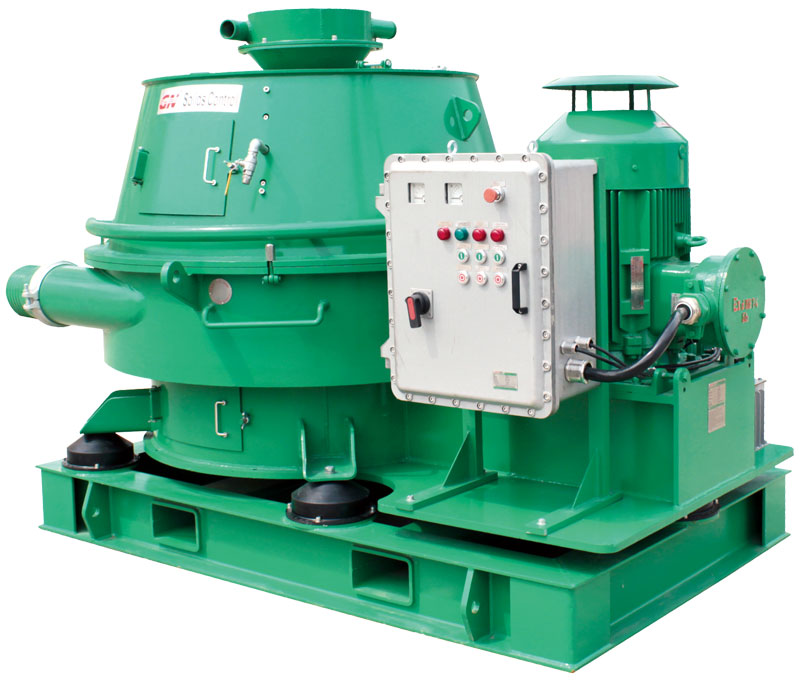

冠能鉆屑甩干機用途：

冠能GNCD930系列鉆屑甩干機可以用于將油基鉆屑中的固體巖屑甩干排出，液體脫出來回收到泥漿凈化系統中再利用。同時減少后續鉆井廢棄物產生的總量，從而降低了鉆井項目成本。

1）減少油基泥漿鉆屑和復合基泥漿鉆屑總排放量，通常處理完的鉆屑含油量小于5%，基于不同鉆井工況，可以達到3% 的鉆屑含油量，從而減少待處理廢漿、減少或達到環保排放要求。

2）對于水基鉆屑，通常處理完的鉆屑含水率極低，能夠便于運輸和后工序處理。

3）回收利用有價值的鉆井液，從而降低鉆井成本。

4）降低鉆屑中液體含量，從而提高后續得無害化危廢處理設備的處理能力。

冠能鉆屑甩干機特點：

1、使用用途廣，冠能鉆屑甩干機，專門用于處理從鉆井液振動篩排出的鉆屑，適用于油機泥漿(OBM), 復合基泥漿(SBM), 在國內外鉆井項目中獲得了廣泛應用。

2、分離因數高，既有滿足常規使用要求的 900RPM 甩干機，分離因素達420G，也可以選擇變頻控制，通過調整轉速達到預期使用效果。

3、甩干機轉子上的卸料刮刀噴涂高耐磨性涂層，硬度高達: HRC65, 大大延長使用壽命。刮刀轉子總成進行了嚴格的動平衡處理，能夠便于未來更換部件，而不影響整機平衡。

4、甩干機篩籃為特殊設計的高精度不銹鋼分體式篩籃，確保了分離效果，而且使用壽命長，更換方便。篩籃本體進行了嚴格的動平衡處理，能夠便于未來更換篩籃，而不影響整機平衡。

5、甩干機獨特的高壓空氣刀設計，已申請國家，能夠有效防止篩籃堵塞，尤其是在水基鉆屑和高粘度的油基鉆屑的處理。全方位的液相沖洗系統，配合獨特的噴嘴，能夠有效防止出液口的積砂，和堵塞。

6、獨立循環式油路冷卻系統，配備帶散熱片的不銹鋼油箱，能夠滿足高溫環境下的運行。

7、冠能變頻鉆屑甩干機，配備不銹鋼正壓智能PLC防爆控制，實現對鉆屑干燥機的智能無極調速和保護。
